达高特测厚仪

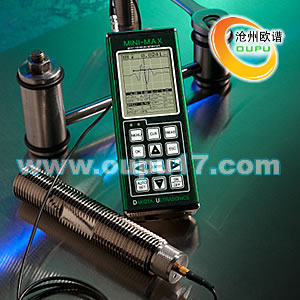

MINI-MAX螺栓应力测试仪

产品描述:美国DAKOTA公司螺栓应力测试仪MINI-MAX,采用超声波方法,通过测量超声波在螺栓等紧固件被加载拉伸后的传输时间变化,计算出时间、伸长率、载荷、应力和应变,进行螺栓应力的测试。
服务热线:0317-3169778
立即咨询

一、产品简介

美国DAKOTA公司螺栓应力测试仪MINI-MAX,采用超声波方法,通过测量超声波在螺栓等紧固件被加载拉伸后的传输时间变化,计算出时间、伸长率、载荷、应力和应变,进行螺栓应力的测试。
- 市场上高性价比的超声波螺栓应力解决方案,监测你的螺栓的使用寿命
- 直观的比对未加载到加载的波形
- 测量时间、伸长量、载荷、应力和应变
- 射频,检波或大数字显示
- 内置线性回归或矢量优化负载测量

二、技术参数

螺栓长度范围
25.4~2438mm
测量项目
时间-纳秒
             伸长量-长度的变化
             载荷-加载的力
             应力-单位面积上的压力
             应变-伸长量的比率
分辨率
0.0001mm
声速范围
1250~9999m/s
单位
公制或英制
显示屏
VGA灰色显示,240x160象素。可视区62x45.7mm,EL背光
A-扫描
检波+/-(半波视场),RF(全波视场)
大数字显示
10mm高,报警条形显示,重复性条形图形显示
测量模式
脉冲-回波模式,脉冲-回波闸门模式(穿过涂层)
脉冲
可调方波脉冲
接收
根据选择模式在40dB范围内采用手动或AGC增益控制
内置存储器
16MRAM,可存储8000个(每个读数都包括波形、时间、伸长量、载荷、应力、应变)
输出
双向RS232接口,Windows PC界面软件
设置
64个用户定义设置,用户也可编辑出厂设置
闸门
检测时可精确调整
报警模式
上下限视听报警
自动设置
增益优化,全屏自动调整波形和检测点
场校准
象量和线性回归
电源
3节5号电池,可用150小时,电池电量显示
自动关机
无操作5分钟后自动关机
键盘
12个触摸键
外壳
挤压铝机壳,底盖用镀镍铝板加密封垫封装
工作温度
-10~60℃
尺寸
63.5x165x31.5mm
重量
含电池385g
配置
主机、耦合剂、3米的探头线,计算机连接线、软件、耦合剂、3节5号电池、说明书、出厂证书、仪器箱

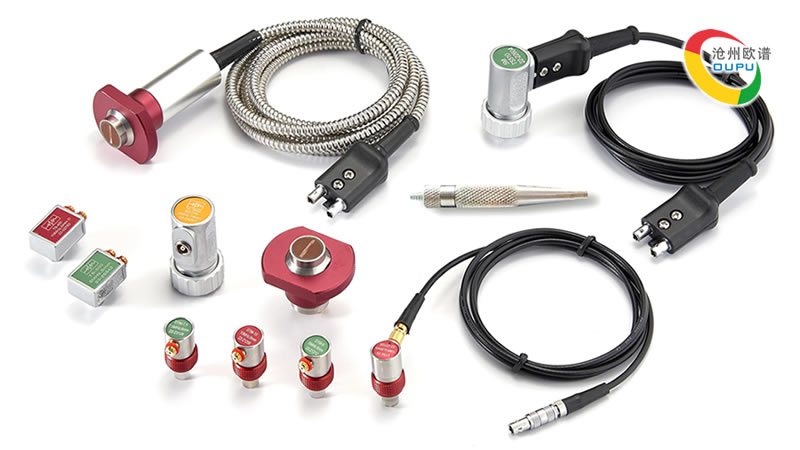

三、磁性单晶探头(可吸在螺栓端面)

型号
频率
探头晶片直径
探头接触直径
PT-700-2405
5MHz
3.18mm
5.08mm
PT-700-4405
10MHz
3.18mm
5.08mm
PT-702-1405
2.25MHz
6.35mm
8.13mm
PT-702-2405
5MHz
6.35mm
8.13mm
PT-702-4405
10MHz
6.35mm
88.13mm
PT-703-1405
2.25MHz
9.53mm
11.94mm
PT-703-2405
5MHz
9.53mm
11.94mm
PT-704-1405
2.25MHz
12.70mm
16.00mm
PT-704-2405
5MHz
12.70mm
16.00mm
PT-706-1405
2.25MHz
19.05mm
20.83mm
PT-706-2405
5MHz
19.05mm
20.83mm


四、非磁性单晶探头

型号
频率
探头晶片直径
探头接触直径
PT-5903-2875
5MHz
3.18mm
5.84mm
PT-5903-4875
10MHz
3.18mm
5.84mm
PT-5023-1855
2.25MHz
6.35mm
9.02mm
PT-5023-2855
5MHz
6.35mm
9.02mm
PT-5023-4855
10MHz
6.35mm
9.02mm
PT-5043-1855
2.25MHz
12.70mm
15.37mm
PT-5043-2855
5MHz
12.70mm
15.37mm


其他附件

76.2mm(3")校准试块(钢)
76.2mm(3")和152.4(6")校准试块(钢)
6米探头线
耦合剂
