  • PZX-7/PZX-7DL高精密超声波测厚仪

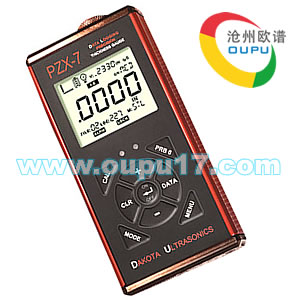

PZX-7/PZX-7DL高精密超声波测厚仪

产品描述:美国DAKOTA公司推出的新一代精密型超声波测厚仪PZX-7和PZX-7DL,是PX-7/PX-7DL的升级产品,具有高精度,高分辨率等特点。配备了多种测量模式,可选多种直径、高频或低频探头以解决许多潜在的应用。在回波-回波模式中,可以在不去除油漆或涂层的情况下测量材料的厚度。
服务热线:0317-3038768
立即咨询

一、产品简介

美国DAKOTA公司推出的新一代精密型超声波测厚仪PZX-7和PZX-7DL,是PX-7/PX-7DL的升级产品,具有高精度,高分辨率等特点。配备了多种测量模式,可选多种直径、高频或低频探头以解决许多潜在的应用。在回波-回波模式中,可以在不去除油漆或涂层的情况下测量材料的厚度。

二、产品特点

-  120MHz FPGA时序电路设计
-  100V尖脉冲发生器
-  多种测量模式:脉冲-回波模式、回波-回波模式、界面-回波模式、塑料模式
-  自动时间相关增益(TDG),手动优先
-  单晶延迟块探头和接触式探头(5~20MHz)
-  低温定制液晶显示屏(-30℃)
-  CDC兼容的接口,可选串行RS232或蓝牙模块
-  USB TypeC数据接口
-  32M闪存内部数据存储器,可存储40组,每组250个数据,共10000个数据(PZX-7DL)
-  IP65防护等级

三、技术参数

测量范围
脉冲-回波模式测量范围: 1.0~914.4mm(钢)
                 回波-回波模式测量范围: 延迟块探头0.152~25.4mm;接触式探头1.0~152.4m
                 界面-回波模式测量范围: 延迟块探头1.524~25.4m
塑料模式测量范围: 石墨延迟块探头0.127~6.35mm,取决于材料、探头频率和直径
单位
英制和公制
分辨率
0.01或0.001mm
声速范围
305~18542m/s
脉冲重复频率
200Hz
显示刷新频率
10Hz
探头频率范围
5~20MHz单晶延迟块探头和接触式探头
增益
自动和手动控制
时间相关增益( TDG )
在所有测量模式中实现
显示
多功能7段4位半数字液晶显示器,数字高度为12.7mm
两个3.2mm14段显示区和一 个7段显示区,用于显示信息和数值
附加的图标表示功能和模式
背光可选择开/关/自动,可选 择亮度(低、中、高)选项 条形读数稳定性/重复性指示
探头类型
单晶延迟块探头和接触性探头(可选接触式探头的直径)
高速扫描模式
显示扫描期间的最小读数,扫描频率为100Hz
差值模式
显示测量值和输入的标称值的差值
报警模式
上下限声光报警
声速测量模式
用于球化率的测量
存储
可存储40组,每组250个数据,共10000个数据(PZX-7DL)
键盘
防水防油密封按键膜,九个触感反馈按键
电源
标配为两节5号碱性电池 ,可选镍镉电池或锂电池,
             电池低电量指示,无操作五分钟后自动关机,Type-C供电
重量
312g(含电池)
尺寸
131.3x63.5x31.5mm
操作温度
-30~75℃
外壳
挤压铝制外壳,底盖为镍板镀铝,环保封装
包装
ABS工程塑料箱


四、可选探头

探头型号
频率
直径
测量范围
说明
PT-402-5507
15MHz
6.35mm
0.15~25.4mm
标准延迟块探头(标配探头)
PT-402-6507
20MHz
6.35mm
0.15~19.05mm
延迟块探头
PT-4903-2875
5MHz
3.18mm
0.508~76.2mm
接触式探头
PT-4903-4875
10MHz
3.18mm
0.254~76.2mm
接触式探头
PT-4023-2855
5MHz
6.35mm
0.508~152mm
接触式探头
PT-4023-4855
10MHz
6.35mm
0.254~152mm
接触式探头


        五、配件

配件名称
型号
说明
延迟块
F-000-7102
标准延迟块,直径6.35mm,长9.5mm
延迟块
F-000-7103
标准延迟块,直径6.35mm,长12.7mm
延迟块
X-132-0000
锥形延迟块,前端直径1/8英寸
延迟块
X-532-0000
锥形延迟块,前端直径3/16英寸
探头线
N-104-0020
1.2米长
